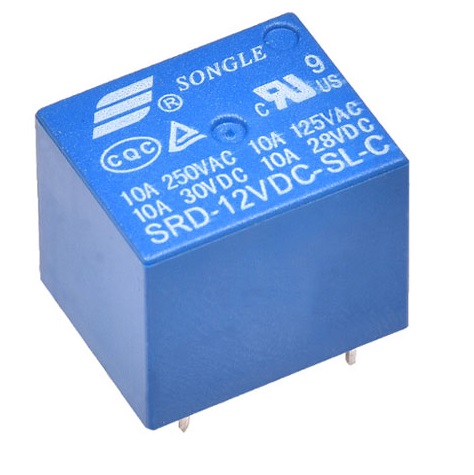

Przekaźnik

Jednym z podstawowych komponentów podłaczanch do ESP8266/8285 i stosowanych w automatyce są przekaźniki / styczniki. Służą one do otwierania / zamykania obwodów. Najpopularniejsze zastosowanie do włączanie / wyłączanie podłączonych do modułu urządzeń elektrycznych np. oświetlenia

Spis treści

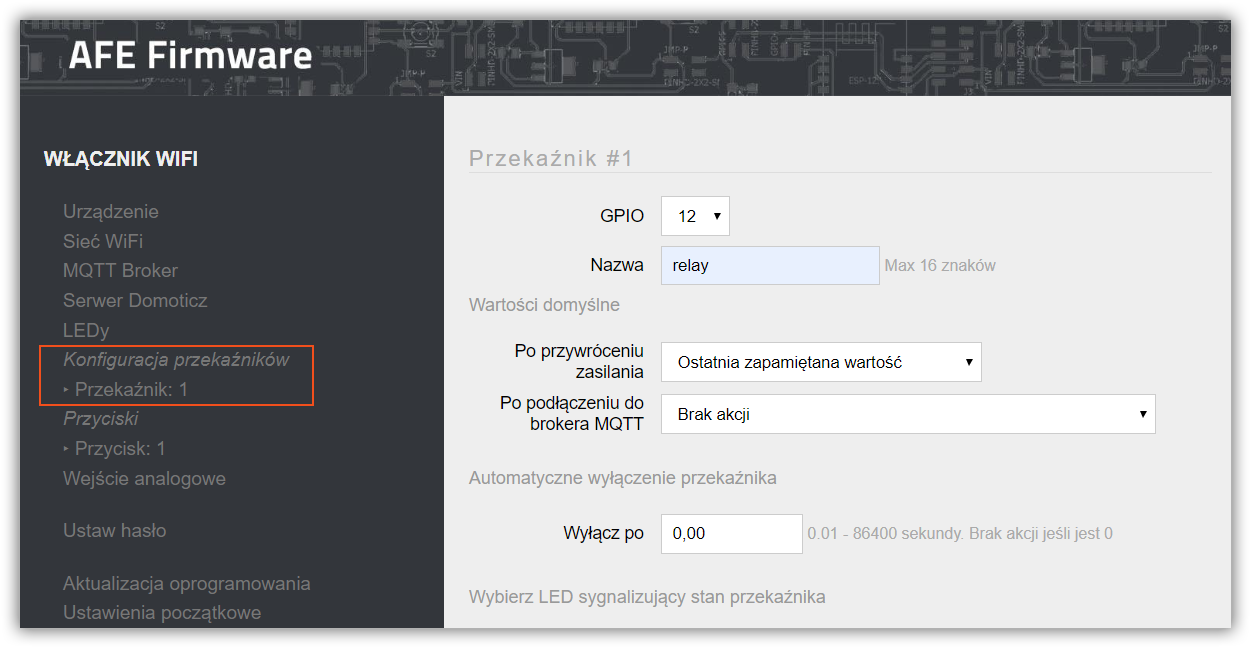

Ekran do konfiguracji przekaźnika uruchamia się wybierając pozycję Przekaźnik w menu AFE Firmware.

Sekcja: przekaźnik

GPIO

• Numer GPIO do którego podłączony jest przekaźnik
• Zakres od 0 do 16
• Wartość musi zostać wybrana

Nazwa

• Unikalna nazwa przekaźnika
• Nazwa przekaźnika wykorzystywana jest do sterowania przekaźnikiem za pomocą HTTP oraz Domoticz API
• Każdy przekaźnik w ramach modułu musi mieć unikalną nazwę
• Maksymalna długość nazwy to do 16 znaków
• Nie należy używać znaków spacji

Przykład: relay1

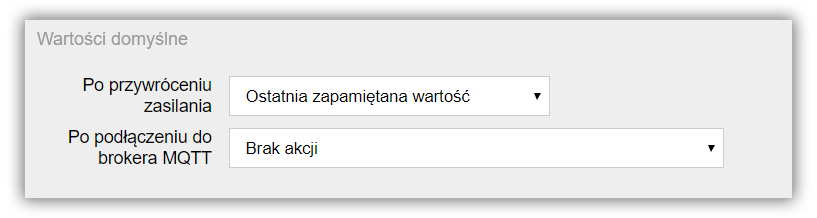

Sekcja: wartości domyślne

W tym miejscu ustawiane są wartości domyślne przekaźnik w zależności od wystąpienia zdarzenia

• podłączenia modułu do zasilania
• podłączenia modułu do brokera MQTT - jeśli MQTT API jest używane

Kiedy ta funkcja może się przydać? Na przykład, gdy wystąpi utrata zasialnia w domu, a po przywróceniu zasilania konieczne jest udstawienie przekaźnika w odpowiednim stanie na przykład: wyłączony

Po przywróceniu zasilania

• Parametr określa stan przekaźnika jaki powinien zostać ustawiony po podłączeniu zasilania lub przywróceniu zasilania po jego utracie
• Możliwe wartości
  • brak akcji (ustawiany jest domyślny stan sprzętowy urządzenia)
  • włączony
  • wyłączony
  • ostatni zapamiętany stan
  • odwrotny do ostatnio zapamiętanego stanu

Po podłączeniu do brokera MQTT

• Parametr określa stan przekaźnika jaki powinien zostać ustawiony po nawiązaniu połączenia urządzenia z brokerem MQTT.
• Możliwe wartości:
  • brak akcji
  • wyłączony
  • włączony
  • ostatnia zapamiętany stan
  • odwrotny do ostatnio zapamiętanego stanu
  • wartość z systemu do sterowania przekaźnikiem (przez MQTT)

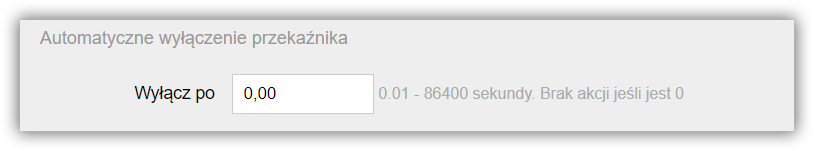

Sekcja: automatycznie wyłączanie przekaźnika

Funkcja wykorzystywana do automatycznego wyłączania przekaźnika po zadanym czasie.

Typowe zastosowanie: wyłączanie oświetlenia po zadanym czasie

Wyłącz po

• Firmware ma wbudowany mechanizm automatycznego wyłączania przekaźnika po zadanym czasie
• Minimalny czas: 10 milisekund
• Maksymalny czas 24 godzin
• Czas ustawiany jest w sekundach od 0.01 do 86400 sekund
• Funkcja automatycznego wyłączania przekaźnika jest wyłączona, gdy wartość tego parametru jest równa 0.

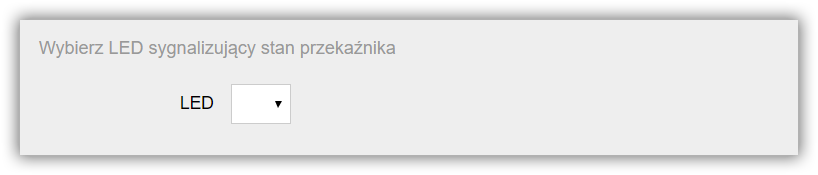

Sekcja: dioda LED sygnalizaująca stan przekaźnika

Jeśli do ESP8266/8285 podłączona jest dioda LED, to może ona sygnalizować stan przekaźnka tzn. może świecić, gdy przekaźnik jest włączony (lub odwrotenie)

LED

• Number diody LED, która ma sygnalizować stan przekaźnika

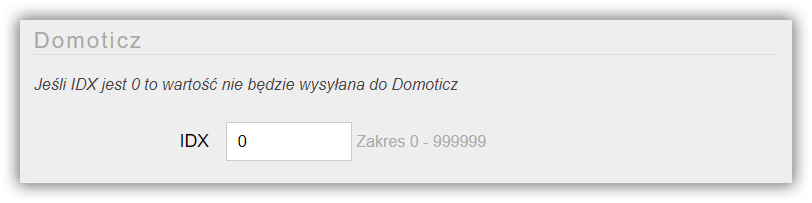

Sekcja: Domoticz

Aby mieć możliwość podglądu stanu przekaźnika w Domoticz, konieczne jest wprowadzenie IDX Urządzenia przypisane w Domoticz do konkretnego przekaźnika.

Tutaj znajdziesz: jak znaleść IDX urządzenia w Domoticz.

IDX

• Wartość z zakresu 1 do 999999
• W przypadku wprowadzenia 0, stan przekaźnika nie będzie wysyłany do Domoticz

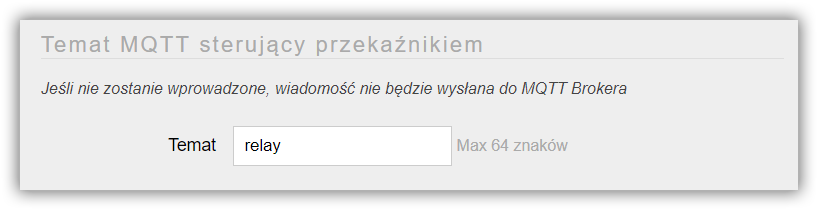

Sekcja: konfiguracja tematu MQTT sterującego przekaźnikiem

Aby było możliwe sterowanie przekaźnikiem z wykorzytaniem MQTT API, konieczne jest ustawienie Tematu MQTT sterujacego przekaźnikiem

Temat

• Temat wiadomości w formacie MQTT
• Maksymalnie 64 znaki
• Jeśli temat nie zostanie wprowadzony, przekaźnikeim nie będzie można sterować za pomocą wiadomości MQTT. Moduł również nie będzie wysyłał stanu przekaźnika do brokera MQTT przy ręcznej zmianie stanu przekaźnika.
• Ważne: Temat MQTT nie może kończyć się znakiem /

Tutaj znajdziejsz: Najlepsze praktyki dotyczące formatów tematów MQTT
