Wejście analogowe

Układ ESP8266/8285 posiada wbudowany przetwornik analogowo-cyfrowy (ADC), który umożliwia odczytanie napięcia stałego. AFE Firmware daje możliwość przetwarzania tych informacji oraz wysyłania ich do systemu automatyki.

Funkcja daje możliwość przesyłania do systemu automatyki następujących wartości:

• surowe dane: liczba naturalna w zakresie od 0 do 1023
• napięcie wejściowe: zakres taki jaki umożliwia wejście analogowe układu ESP8266/8285.

  Maksymalne napięcie "gołego" ESP to najczęściej 1V

• napięcie wejściowe na ADC przeliczone do napięcia rzeczywistego, gdy wykorzystany jest dzielnik napięcia
• procent

  100% jeśli osiągnięte zostanie maksymalne napięcie na wejściu analogowym

Spis treści

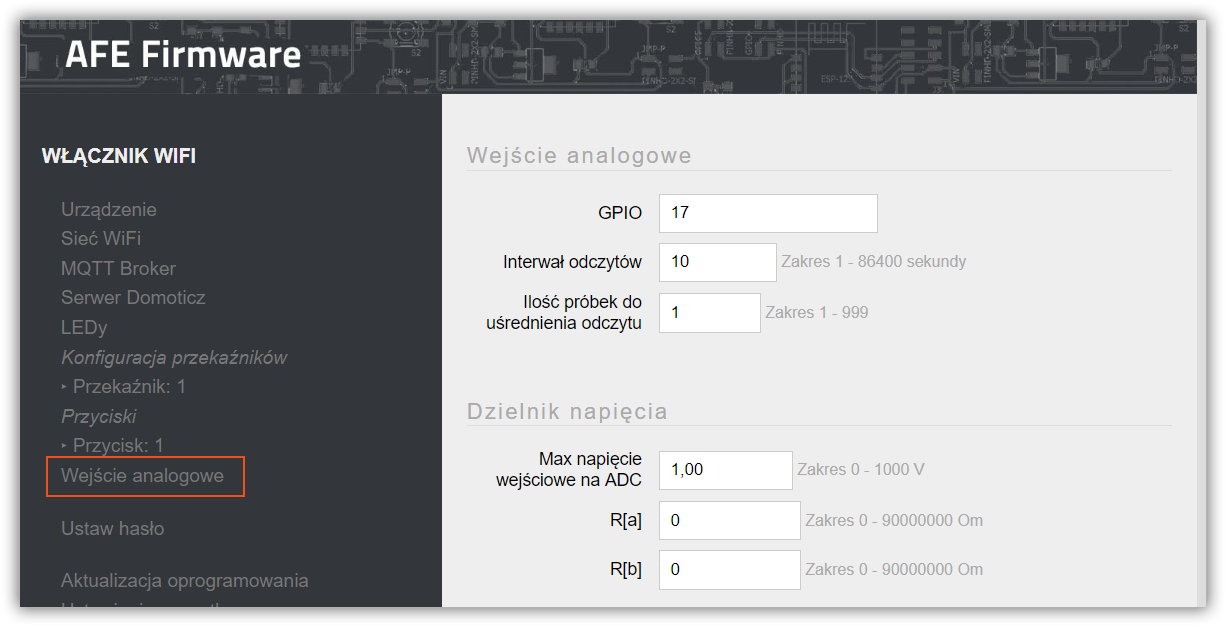

Ekran do konfiguracji wejścia analogowego otwiera się wybierając opcję Wejście Analogowe w menu Panelu Konfiguracyjnego AFE Firmware.

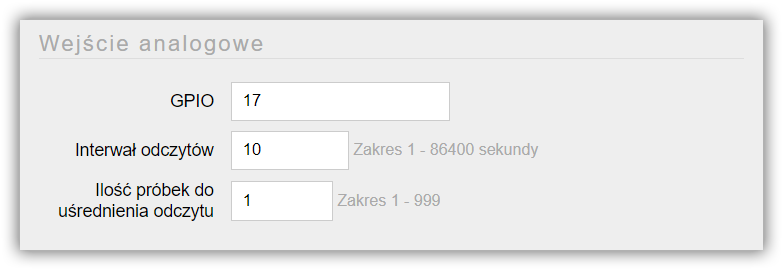

Sekcja: wejście analogowe

GPIO

• Number GPIO dla wejścia analogowego
• Wartość jest wymagana

  Najczęściej to GPIO 17

Interwał odczytów

• Częstotliwość odczytów oraz przesyłania daych do systemu automatyki
• Wartość z zakresu od 1 sekundy do 24 godzin. Wartość wprowadza się w sekundach

Ilość próbek do uśrednienia odczytu

• Dla uśrednienia wartości odczytu, można wprowadzić liczbę odczytów uśredniających wynik. Próbka odczytu wykonywana jest poniżej 0,01 sek
• Zakres od 1 do 999
• Minimalna ilość odczytów to 1
• Wartość musi zostać wprowadzona

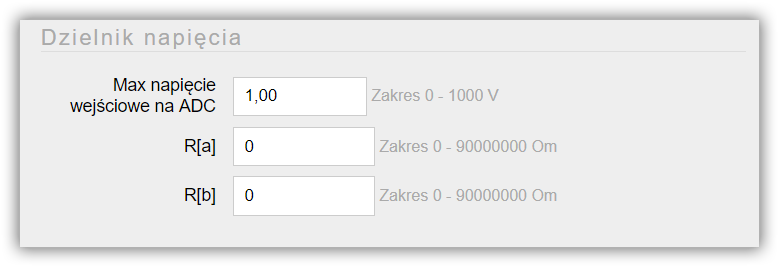

Sekcja: dzielnik napięcia

Paramtery konfiguracyjne w tej sekcji służą do prawidłowego przeliczania pomiarów napięcia. W przypadku zastosowania dzielnika napięcia, można wprowadzić jego wartości co spowoduje, że AFE Firmware będzie zwracało rzeczywiste wartości napięcia.

Maksymalne napięcie wejściowe na ADC

• Maksymalne napięcie jakie dozwolone jest na wejściu przetwornika analogowo-cyfrowego dla konkretnego układu ESP/ modułu którego używamy

• Dla "gołego" układu ESP8266/8285 maksymalne napięcie wejściwe to najczęściej 1V, niektóre źródła podają 1.1V
• Dla ESP Wemos 3.3V (posiada wbudowany dzielnik)

R[a]

• Wartość rezystora R[a] dzielnika napięcia
• Zakres od 0 do 90,000,000 omów

R[b]

• Wartość rezystora R[b] dzielnika napięcia
• Zakres od 0 do 90,000,000 omów

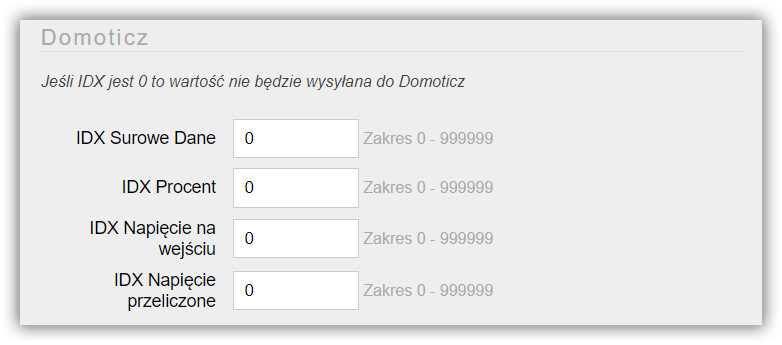

Sekcja: Domoticz

IDX Surowe dane

• Wartość z zakresu 1 do 999999
• W przypadku wprowadzenia 0, surowe dane z wejścia analogowego nie będą wysyłane do Domoticz

IDX Procent

• Wartość z zakresu 1 do 999999
• W przypadku wprowadzenia 0, wartość przeliczona w procencie, nie będzie wysyłana do Domoticz

IDX Napięcie na wejściu

• Wartość z zakresu 1 do 999999
• W przypadku wprowadzenia 0, wartość napięcia na wejściu ADC, nie będzie wysyłany do Domoticz

IDX Napięcie przeliczone

• Wartość z zakresu 1 do 999999
• W przypadku wprowadzenia 0, wartość rzeczywista napięcia, nie będzie wysyłana do Domoticz

Tutaj znajdziesz: jak znaleść IDX urządzenia w Domoticz.

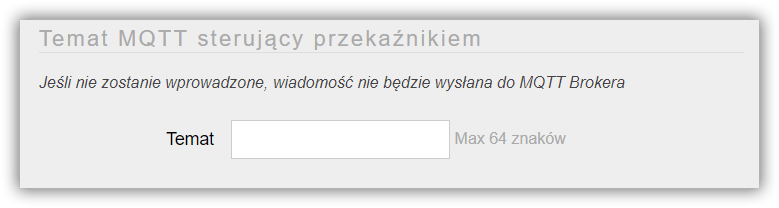

Sekcja: MQTT

Aby było możliwe przysłanie wartości do systemu automatyki z wykorzytaniem MQTT API, konieczne jest ustawienie Tematu MQTT dla wejścia analogowego

Temat

• Temat wiadomości w formacie MQTT
• Maksymalnie 64 znaki
• Jeśli temat nie zostanie wprowadzony, informacje z wejścia analogowego nie będa wysyłane do Brokera MQTT

Tutaj znajdziejsz: Najlepsze praktyki dotyczące formatów tematów MQTT
